臭氧发生器使用说明书

当前位置:首页 -> 行业应用  -> 臭氧发生器使用说明书
LA-YQ氧气源臭氧发生器说明书
2018/3/19 10:52:49  (已经被浏览1309次)

温馨提示:为了您更好地使用本机,使用前请认真阅读本说明书!

忠告:机内有高压,非专业人士请勿打开机器!

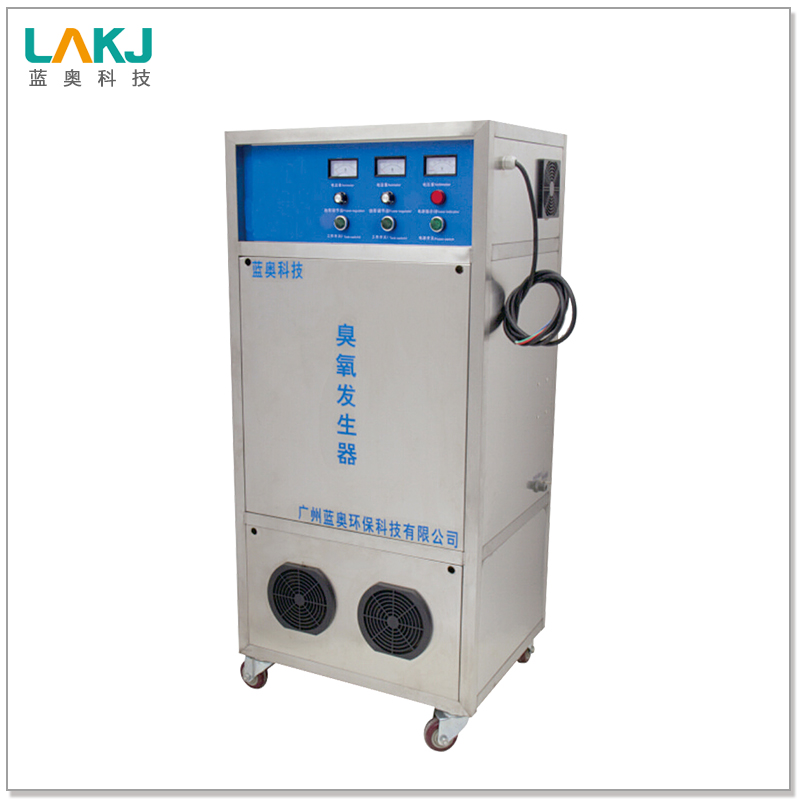

LA-YQ臭氧发生器



使



广州蓝奥环保科技有限公司

 安装使用前请务必详细参阅本操作说明书

您好!感谢你使用蓝奥臭氧发生器。

开机运行之前请务必确定具有良好的接地性能。

在未经本公司授权同意的情况下擅自打开机箱机盖,本公司将不履行保修承诺。

使用本机前,请您仔细阅读随机配送的产品资料,注意机器的安全使用,如果您对机器不是很熟悉,请及时向我们的技术人员咨询。

我们的承诺,敬请放心!

警告!臭氧属强氧化剂,人吸入臭氧后可从仅仅感觉难闻,到眼、鼻、喉、呼吸器官粘膜受到刺激,引起咳嗽、头痛、喉痛。但当一个人暴露于臭氧时,远在其浓度达到规定最大允许浓度之前,人们便可感知到臭氧的特殊气味而引起警觉并采取躲避措施。

声明:公司遵循持续发展的原则,保留在不预先通知的情况下,对任何型号或规格的产品及其使用说明书中的描述进行修改和改进的权力。

一、产品简介

目前常用的消毒剂及消毒器械有残留和二次污染,且不能有效改善室内空气质量,长期使用会给人类健康和自然环境造成严重威胁,可造成病毒抗药性,加速病毒变异。臭氧(O3)被誉为“绿色化学品”,属强氧化剂,它具有杀菌、脱色、氧化、除臭四大功能及无残留、无二次污染等优点,是环保型绿色工业原料之一。

臭氧发生器作为公司研制开发的高科技产品,造型美观大方、新颖别致、操作简便、运行可靠,能广泛应用于饮用水处理、海水处理、污水处理、精细化工、洁净车间、冷库消毒、医院杀菌、果蔬残农降解等领域。



二、产品特点

1.本产品产生的臭氧气体具有较强的氧化、催化作用,病毒及细菌在臭氧气体中由于受到多种自由基的作用,使蛋白质离解变性,核酸和酶的活性降低,从而消毒灭菌。

2.臭氧属于广谱杀菌,对各类细菌和病毒都具有极强的杀灭作用。

3.臭氧和甲醛、二氧化碳、二甲苯等有毒有害气体发生降解、氧化等复杂的物理和化学反应,且副产物无毒无害,可避免二次污染。

4.利用臭氧气体杀菌消毒、降解有机废气、祛除异味、净化空气。

5.该设备自带制氧机,采用开放式设计,能有效让整机散热充分。



三、产品优点

1.臭氧发生器为箱体式一体机,将气源、臭氧放电室、电源控制板、及其它附件等安装在一个机箱内。

2.臭氧放电室采用独有的内沿大面积放电技术,放电室整体采用开放式结构技术,运行可靠。

3.供电单元(PSU)是该系列机型的核心技术,包括变频和升压两大工艺,设置自动软启动功能,具有较强的带负载能力和多重保护功能,高效稳定。

4.本系列臭氧发生器配有时控制开关,可实行无人值守自动开关机。

5.对放电室采用风冷却,使放电室达到良好的放电效果,不但使臭氧量产生稳定,而且器件不易损坏。



四、 安装及使用方法

1.应将臭氧发生器安装在平稳,干燥通风的室内,设备四周30CM内禁止方置其它物品;

2.设备应用于水处理时臭氧机要高过水位2-3米,把软管(选用铁氟龙管最佳)与设备的臭氧输出口接好,做好防回水处理。

3.空气处理时只需把出气口连接到要消毒的空间上方即可, 保证气体的干燥注意防回水及通风。

4.将软管另一端与混合泵(或射流器、气泡头)相连。或其它配件相连,注意不可堵塞或有火花的场所使用.

5.进水管接上冷却水、并确认流量不小于2L/MIN,接通电源,电压表显示当前电压。

6.臭氧发生器内部有高压高频放电电路,会产生大量的热量,如不及时排放出去会导致臭氧浓度下降或者不能工作。





五、产品技术参数

型号

产量(G/H

功率(W)

电压(V/HZ)

高压

(KV)

频率( KHZ)

冷却方式

尺寸( mm)

LA-YQ

10

720

220/50

3-6

6-8

风冷

600*400*900

LA-YQ

20

840

220/50

3-6

6-8

风冷

600*400*900

LA-YQ

30

1110

220/50

3-6

6-8

内风冷+外水冷

500*500*1300

LA-YQ

60

1520

220/50

3-6

6-8

内风冷+外水冷

500*500*1300

LA-YQ

90

2310

220/50

3-6

6-8

内风冷+外水冷

800*5600*1300

LA-YQ

120

2560

220/50

3-6

6-8

内风冷+外水冷

1000*600*1300

LA-YQ

150

3450

220/50

3-6

6-8

内风冷+外水冷

1200*600*1300

LA-YQ

180

4230

220/50

3-6

6-8

内风冷+外水冷

1000*700*1500

LA-YQ

200

4950

220/50

3-6

6-8

内风冷+外水冷

1000*700*1700

LA-YQ

260

6350

220/50

3-6

6-8

内风冷+外水冷

1400*700*1700

LA-YQ

320

7560

220/50

3-6

6-8

内风冷+外水冷

1600*700*1700

LA-YQ

400

9560

220/50

3-6

6-8

内风冷+外水冷

2000*700*1900

LA-YQ

500

9880

220/50

3-6

6-8

内风冷+外水冷

2100*700*1900

LA-YQ

600

11300

220/50

3-6

6-8

内风冷+外水冷

2300*700*1900

LA-YQ

800

15800

220/50

3-6

6-8

内风冷+外水冷

2500*800*1900

LA-YQ

1000

24300

220/50

3-6

6-8

内风冷+外水冷

4000*1500*1900



备注:以上数据仅供参考,请以实物为准。

六、 注意事项



1.进行室内空气消毒,如浓度过高时,建议人员离开正在进行消毒的区域;

2.应用于水处理,请务必安装防回流装置以确保水回涌至臭氧放电室内损坏设备建议在臭氧输送管道安装耐氧化的常闭型电磁阀,电源与臭氧发生器同步或是安装单向阀;

3.本机使用AV220V/50Hz的电源,要求可靠接地;

4.若长期不使用臭氧空气消毒机,请切断电源;

5.勿将臭氧空气消毒机放在阳光直射处,切勿在非常潮湿和高浓度可燃气体的环境下使用;

6.非专业人请勿在通电情况下打开机箱;在进行维护保养时,必须切断电源,严禁在带电情况下作业;

7.如有异常,请立即切断电源通知我公司专业人员进行检修。



七、维修规定

1.本公司全系列产品自购买之起,提供壹年免费保修,在保修期内我公司负责免费维修。

2.保修期内若产品出现下列情况,本公司不承担免费保修义务,只收取维修材料费用:

1)没有按照操作说明书上要求操作造成的故障;

2)由于跌落碰撞造成的故障;

3)自行拆装、改动产品结构造成的故障。

4)放置不当导致机器进水造成的故障。

5)因自然灾害或其它不可抗力而造成的产品损坏。

6)无法提供产品有效购买凭证。

3.无论何时何地,只要您有需要,都可以与本公司联系,本公司将热情服务,做好售后服务。

4.设备维修规定以设备制造商或经销商规定为准。



八、故障检查与分析(YQ)系列

如果做完了以下检查后,您仍未能解决问题或涉及维修的部分,请直接与蓝奥环保科技有限公司的销售或售后服务部联系。

1.机器不通电:检查电源插头是否接好,

2.电源指示灯不亮:检查电源保险管是否完好。

3.电源指示灯不亮没臭氧:把电源通上,从臭氧出口向内看,里面是否有发光,如果没有,说明电源模块损坏。(请及时通知我们技术人员020-62739318)

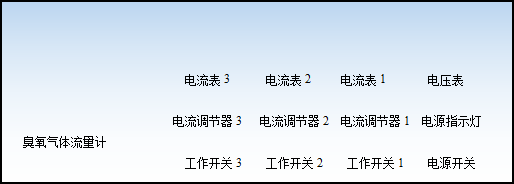

九、设备原理图:


说明:

1)流量调节--------------------调节臭氧流量,流量大时臭氧浓度会相应下降(产量=浓度*流量)最大不应大于5L

(2) 电压表-------------------------显示电压,如电压太高或过低请不要启动设备(200~230V)

(3) 电源开关----------------------总电源开关,工作结束后请按下此键,并切断电源.

4)单组开关-----------------在手动时可以选择使用.

注:开关1、3、5号和制氧机连接,2、4、6、8开关只控制臭氧发生器部份。在使用时请打开全部开关,如果臭氧浓度过高则把电流调小。这样做的目的是在使用过程中尽可能不会出现臭氧回流到其它发生管上导致损坏。

十、保养细则

1.臭氧设备非专业人士,请勿打开机箱(内有高压)

2.保养时请关闭电源,冷却水,然后请电工打开设备前后盖。

3.先检查电路,气管是否有老化现象,如有请及时更换。

4.检查设备内部接头是否松动。如有松动请用工具扭紧。

5.所有在我司购买的设备,都可在我司购买到低于市场价的相关配件。



十一、保修卡


顾客姓名



联系电话



购机日期




公司名称




设备型号



业务员




备注














产品在保修期内发生故障,请与本公司客服或业务员联系,并凭保修卡保修。

广州蓝奥环保科技有限公司       联系电话:020-62739318-0



十二、合格证
